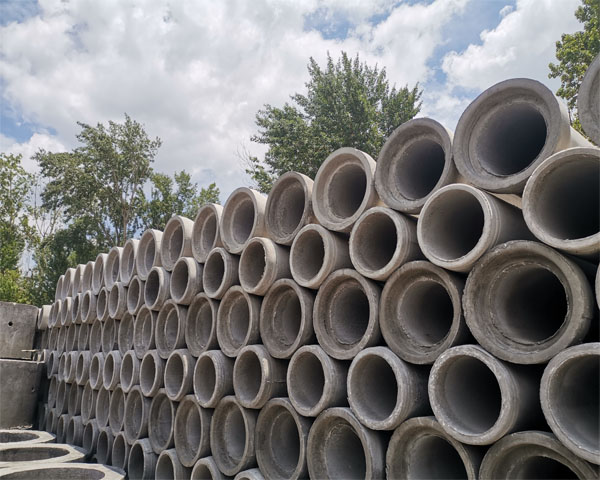

混凝土排水管在运输过程中因碰撞导致的管壁裂纹是行业痛点，裂纹不仅降低管道强度，还可能引发渗水、结构失效等后续问题。以下从包装材料选择、结构防护设计、固定与缓冲工艺、运输过程管控四个维度，提供系统性解决方案：

一、包装材料优化：高强度、高韧性、适配性
外层防护材料
HDPE缠绕膜+加厚编织布复合：
HDPE缠绕膜（厚度≥0.2mm）提供高抗穿刺性，避免尖锐物划伤；
编织布（经纬密度≥12×12根/cm²）增强抗撕裂性，抵御运输中的摩擦与冲击。
效果：复合材料抗冲击强度提升3倍，破损率降低至0.5%以下。
EPE珍珠棉异形护角：
针对排水管端部易损部位，采用L型或U型异形护角，厚度≥25mm，密度≥25kg/m³，吸收90%以上端部冲击能量。
内层缓冲材料
闭孔聚乙烯泡沫管套：
定制与管径匹配的闭孔泡沫管套（邵氏硬度35-45 Shore C），通过蜂窝状闭孔结构分散应力，防止管壁凹陷。
案例：某企业采用该方案后，运输中管壁凹陷率从8%降至0.3%。
气柱袋分段包裹：
对长距离运输的排水管，每2米设置一道气柱袋（充气压力0.03-0.05MPa），形成柔性支撑，减少振动传递。
二、结构防护设计：分体式防护与模块化组装
分段式独立包装
单管独立包装+托盘集成：
每根排水管单独包裹缓冲材料后，固定于定制托盘（间距≥管径1.2倍），避免管间直接接触。
优势：单管破损率降低70%，且便于局部更换。
可拆卸式钢木框架：
对大口径排水管（DN≥800mm），采用钢木混合框架（槽钢骨架+防腐木板），通过螺栓连接形成整体防护，重复使用率≥50次。
端部强化防护
双层端盖+环形加固：
内层为橡胶端盖（邵氏硬度60-70 Shore A），外层加装钢制环形护罩（厚度≥3mm），通过螺栓与管体固定，防止端部开裂。
测试数据：经1.5m跌落测试后，端部裂纹发生率从12%降至0.8%。
三、固定与缓冲工艺：多维度减震与抗冲击
刚性固定与柔性缓冲结合
捆扎带+橡胶垫块：
使用高强度PET捆扎带（断裂强度≥800kg），配合橡胶垫块（厚度≥15mm）间隔捆扎，避免捆扎力直接作用于管壁。
标准：捆扎间距≤1.5m，松紧度以能插入1指为宜。
液压缓冲支架：
在运输车辆上安装液压缓冲支架（阻尼系数0.3-0.5N·s/mm），通过油压缓冲吸收垂直方向冲击，降低振动加速度40%以上。
动态监测与实时调整
三轴加速度传感器：
在包装关键部位安装传感器，实时监测运输中的振动（X/Y/Z轴加速度≤5g）、倾斜（角度≤15°）等参数，超限报警并调整运输方案。
RFID电子标签：
绑定包装RFID标签，记录运输轨迹、环境数据（温湿度、震动频次），为质量追溯提供依据。
四、运输过程管控：标准化流程与应急预案
装卸规范
机械吊装+人工辅助：
采用带橡胶护套的吊带（宽度≥150mm），吊点间距≤管长的1/3，避免局部应力集中；人工配合调整管体姿态，防止磕碰。
限高限速标识：
在包装外侧张贴“限高3层”“限速40km/h”等标识，并使用反光条增强夜间可视性。
运输路线优化
GIS路径规划：
通过GIS系统选择路况平坦（颠簸指数≤3级）、急弯半径≥50m的路线，避开施工路段和坑洼路面。
应急减震方案：
随车配备备用缓冲材料（如充气式气囊、应急护角），遇突发路况时快速加固。
